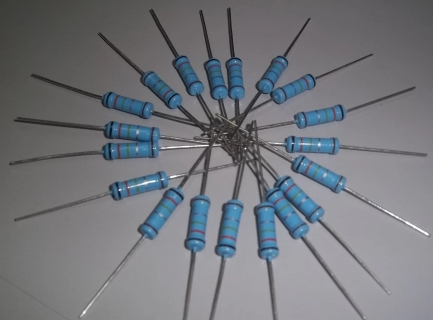

金屬膜電阻器metal film resistor 符號RJ作標志

金屬膜電阻器是膜式電阻器(Film Resistors)中的一種。它是采用高溫真空鍍膜技術將鎳鉻或類似的合金緊密附在瓷棒表面形成皮膜，經過切割調試阻值，以達到最終要求的精密阻值，然后加適當接頭切割，并在其表面涂上環氧樹脂密封保護而成。由于它是引線式電阻，方便手工安裝及維修，用在大部分家電、通訊、儀器儀表上。

金屬膜電阻器就是以特種金屬或合金作電阻材料，用真空蒸發或濺射的方法，在陶瓷或玻璃基本上形成電阻膜層的電阻器。這類電阻器一般采用真空蒸發工藝制得，即在真空中加熱合金，合金蒸發，使瓷棒表面形成一層導電金屬膜。刻槽和改變金屬膜厚度可以控制阻值。它的耐熱性、噪聲電勢、溫度系數、電壓系數等電性能比碳膜電阻器優良。金屬膜電阻器的制造工藝比較靈活，不僅可以調整它的材料成分和膜層厚度，也可通過刻槽調整阻值，因而可以制成性能良好，阻值范圍較寬的電阻器。

這種電阻和碳膜電阻相比，體積小、噪聲低、穩定性好，但成本較高，常常作為精密和高穩定性的電阻器而廣泛應用，同時也通用于各種無線電電子設備中。

性能參數

溫度系數：±100PPM/℃

功率負荷大、電流噪聲小

穩定性能，高頻性能好

工作溫度范圍：-55℃～+155℃

精度：0.25[%]，0.5[%]，1[%]，5[%]

阻值范圍：1Ω～10MΩ

標稱阻值：E-96

包裝方式有帶裝、散裝

特點

1)高熱傳導瓷心

2)高穩定性金屬皮膜

3）壓合良好之高信賴性端帽

4）高絕緣及耐溶劑之環氧樹脂涂漆

5）符合MIL&EIA規定之標準色碼帶

6)焊錫性良好的導線（根據客戶要求可以做銅線引腳和鍍錫銅包鋼線引腳）

提供型號和包裝方式:1/8W,1/4W,1/4WS,1/2W,1/2WS,1W,1WS,2W,2WS,3WS，3W,5W。編帶包裝，散裝，成型。

電阻的刻槽放大倍數，耐久性，耐電壓，溫度循環，絕緣阻抗，耐濕負荷，焊錫性，斷續過負荷，溫度特性。均按標準制程生產。
